Sekrup Chipboard dengan Ujung Pemotong di Bawah Kepala: Hentikan Pemisahan Kayu, Tanpa Pengeboran Awal

Ujung pena pemotong adalah tulang rusuk kecil yang menonjol di bagian bawah kepala sekrup papan chip, dan itulah alasan sekrup papan partikel modern dapat dipasang ke rak, rangka kabinet, atau panel kemasan datar tanpa lubang pilot dan tanpa membelah papan.

Ujung pena bekerja seperti reamer mini. Saat kepala mendekati permukaan, mereka menggiling material menjadi serutan tipis alih-alih mengompresnya, sehingga panel tidak perlu menyerap gaya irisan penuh dari permukaan bantalan yang tenggelam. Ini adalah detail kecil yang mengubah perilaku keseluruhan sambungan, dan perlu dipahami sebelum Anda menentukan, menyimpan, atau membeli pengencang untuk produksi.

Panduan ini menjelaskan apa yang sebenarnya dilakukan ujung pena, bagaimana ujung pena berinteraksi dengan geometri kepala, bentuk benang dan gaya titik, serta di mana teknik tersebut masih memiliki batasan. Untuk melihat lebih luas keluarga pengencang yang sama pada produk panel, artikel kami di sekrup chipboard untuk aplikasi papan serat dan MDF adalah bacaan pendamping yang bermanfaat.

Apa Sebenarnya Pemotongan Ujung Di Bawah Kepala

Pada sekrup chipboard countersunk, ujung pemotong berada pada permukaan bantalan berbentuk kerucut di bawah kepala, biasanya disusun secara radial seperti jari-jari roda. Tergantung pada desainnya, mereka tampak sebagai empat hingga enam rusuk kecil, irisan atau takik yang sedikit menonjol dari permukaan bantalan.

Posisi lebih penting daripada ukuran. Karena ujung pena terangkat, ujung pena tersebut bersentuhan dengan papan sebelum permukaan bantalan datar atau berbentuk kerucut. Permulaan yang singkat itulah yang memungkinkan mereka memotong, bukan menghancurkan. Sekrup dengan permukaan bantalan yang sangat halus harus masuk ke dalam panel, dan tekanan tidak dapat mengalir ke mana pun kecuali ke luar menuju tepi bebas terdekat.

Pada banyak produk asli, ujung pena dan rusuknya memiliki fitur yang sama. Sekrup yang digambarkan memiliki kepala bergaris dapat menggunakan pola rusuk enam kemiringan yang menggabungkan tepi reaming dengan punggungan penguat, sehingga kepala menahan distorsi saat dipotong. Yang penting saat Anda membandingkan sekrup adalah apakah bagian bawahnya telah mengangkat ujung tajamnya.

• Reaming dan countersink bagian atas lubang sebagai tempat duduk kepala
• Memotong serat dan partikel alih-alih mengompresnya
• Membersihkan countersink sehingga permukaan bantalan dapat rata
• Menurunkan torsi yang diperlukan untuk membawa kepala ke permukaan
• Mengurangi retakan cincin dan garis rambut yang timbul di sekitar kepala yang dipaksakan

Mengapa Chipboard dan MDF Terpisah Saat Anda Melewati Lubang Percontohan

Papan partikel dan MDF bukanlah kayu solid. Papan partikel adalah alas serpihan kayu yang diikat dengan resin, dan MDF adalah papan serat padat dan homogen. Tidak ada struktur seluler yang memungkinkan kayu solid meregang dan menekan di sekitar pengikat. Ketika material tidak mempunyai tempat untuk bergerak, maka material tersebut akan retak.

Sekrup merusak papan dengan dua cara. Bagian berulir menggantikan material secara radial, itulah sebabnya sekrup yang terlalu besar dapat membelah panel sepanjang panjangnya. Kepala menambahkan masalah kedua dan seringkali lebih besar: permukaan bantalan countersunk berperilaku seperti irisan dengan tapak yang sangat lebar, mendorong keluar melintasi diameter kepala penuh daripada sepanjang garis ulir.

Pemisahan biasanya dimulai pada titik terlemah, sehingga kegagalan berkumpul di dekat tepi dan ujung papan, di sekitar rongga dan tambalan dengan kepadatan rendah di inti, dan di sepanjang garis di mana panel tidak didukung. Pra-pengeboran mengatasi masalah ini dengan membuang material terlebih dahulu, namun hal ini menambah langkah dan memperlambat perakitan. Ujung pena pemotong menyerang masalah di mana sebagian besar tekanan baji berasal, yaitu di bagian kepala.

Bagaimana Pemotongan Ujung Biji Mencegah Pecahnya Tanpa Pengeboran Awal

Urutan di bawah ini menjelaskan penggerak normal dengan sekrup chipboard yang dipasang pada produk panel, tanpa lubang pilot dan tanpa countersink.

1. Intinya menggigit. Ujung yang tajam, atau titik berlubang tipe 17 pada papan yang lebih padat, memulai lubang dan memberikan sesuatu untuk dipegang pada benang.
2. Benangnya menarik. Benang kasar mengikat panel dan menarik sekrup ke bawah, sehingga memindahkan material dalam jumlah terbatas di sekitar betis.
3. Ujung pena mendarat terlebih dahulu. Karena mereka berdiri bangga dengan bantalan mukanya, mereka bertemu permukaan beberapa putaran sebelum tempat duduk kepala.
4. Ujung pena memotong countersink yang dangkal. Mereka mencukur dan membersihkan lapisan atas serat atau serpihan daripada menekannya ke dalam, sehingga menciptakan tempat duduk yang sesuai dengan sudut kepala.
5. Materi yang dipindahkan harus pergi ke suatu tempat. Memotong alih-alih mengompres akan menjaga tegangan tetap lokal, sehingga tidak berpindah ke tepi papan.
6. Kursi kepala rata pada torsi yang lebih rendah. Tenaga yang dibutuhkan lebih sedikit, sehingga kopling terlepas lebih awal dan permukaan di sekitar kepala tetap utuh.

Poin penting: ujung pena menargetkan kepala, dan kepala adalah tempat sebagian besar tekanan pemisahan berasal dari papan partikel dan MDF. Itulah sebabnya sekrup yang tergigit sering kali dapat digerakkan tanpa melakukan pengeboran terlebih dahulu meskipun ulirnya saja masih dapat menyebabkan kerusakan.

Geometri Kepala: Tempat Tinggal Biji

Jenis kepala menentukan di mana ujung pena dapat diletakkan dan berapa banyak material yang dapat dibersihkan. Empat keluarga mencakup sebagian besar pekerjaan chipboard.

Kepala countersunk dan double countersunk

Ini adalah pilihan standar untuk papan partikel dan MDF. Kerucut tunggal memotong satu dudukan terus menerus, sedangkan versi countersunk ganda menggunakan dua sudut sehingga kepala tenggelam lebih dalam dengan transisi yang lebih bersih di permukaan.

Kepala setengah benam

Sudut kerucut yang lebih dangkal menyebarkan tekanan ke area yang sedikit lebih besar, yang berguna pada panel tipis dan papan di mana countersink yang dalam akan terlalu mengencerkan material. Ini sering dipasangkan dengan titik tipe 17.

Pan, terompet, dan angkat kepala

Permukaan bantalan yang lebih lebar cocok untuk papan lunak dan lembaran tipis, yang prioritasnya adalah menjepit daripada menenggelamkannya. Ujung pena, jika ada, berada di bagian bawah yang rata dan masih menyumbat mulut lubang.

Yang penting bukan nama di kotaknya, tapi bagian bawah kepalanya. Jika permukaan bantalan datar dan bersambung, kepala akan tetap membuka panel, tidak peduli seberapa baik desain ulirnya. Carilah bagian tepi tajam yang menonjol.

Sekrup Chipboard dengan Banyak Konfigurasi Kepala Jelajahi sekrup chipboard dalam berbagai model dan bahan kepala, dengan ujung tajam dan ulir yang dioptimalkan untuk pekerjaan papan partikel, MDF, dan lemari. Lihat Produk →

Benang, Titik, dan Tulang Rusuk yang Mendukung Aksi Nib

Ujung pena hanya menangani ujung kepala sambungan, jadi sekrup lainnya harus bekerja sama. Benang timah tunggal yang kasar dan dalam dengan nada lebar adalah pola papan partikel klasik, karena benang ini menyatu dengan struktur chip tanpa memerlukan lubang pilot.

Pada MDF, intinya lebih padat dan seragam, dan chip hampir tidak dapat digunakan lagi. Benang kembar atau ganda bergerak lebih cepat dan mengurangi tekanan per putaran, sedangkan ekor yang digiling atau titik berlubang tipe 17 memberikan jalan keluar bagi debu dari lubang alih-alih memadatkannya di bawah kepala.

Desain tulang rusuk dan tulang rusuk

Iga di bawah kepala menambahkan dua manfaat sekaligus: memperkuat kepala terhadap deformasi dan memperpanjang kerja reaming ujung pena. Saat ujung ulir juga digiling, sekrup memotong jarak bebasnya sendiri di bagian atas lubang, yang menjaga torsi penggerak tetap rendah hingga saat kepala menyentuh ke bawah.

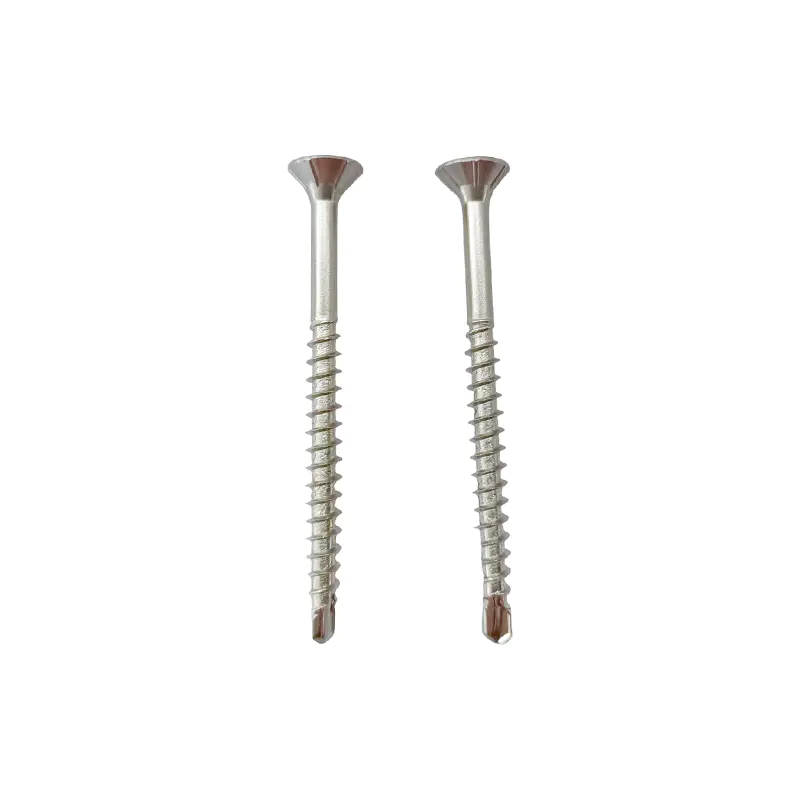

Sekrup Chipboard Hexalobular Countersunk Ganda dengan Ekor Giling Sekrup baja tahan karat SUS304 dengan penggerak enam bevel, rusuk giling, dan ekor giling untuk chipboard, MDF, dan perakitan furnitur yang aman. Lihat Produk →

Mencocokkan Sekrup dengan Papan

Tidak ada satu pun sekrup chipboard yang cocok untuk setiap media. Gunakan tabel di bawah ini sebagai titik awal ketika Anda memilih spesifikasi untuk perakitan baru atau perbaikan.

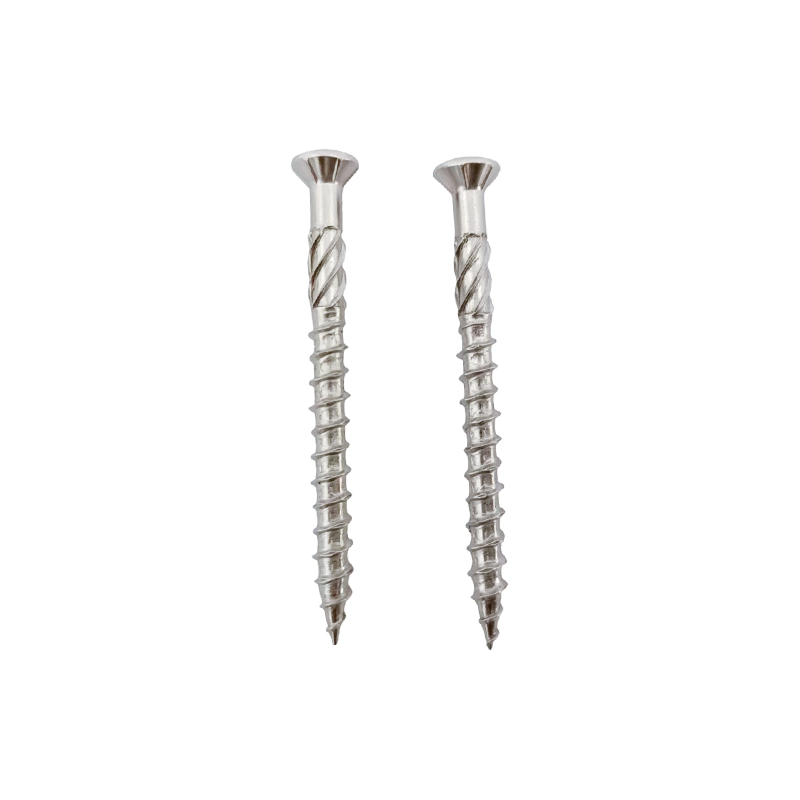

Sekrup Chipboard Torx Tipe 17 Semi Countersunk Sekrup baja tahan karat SUS304 dengan kepala semi countersunk, ulir ganda, dan profil Tipe 17 untuk chipboard, MDF, dan furnitur. Lihat Produk →

Teknik Mengemudi: Mendapatkan Manfaat Sepenuhnya dari Nibs

Memotong ujung pena mengurangi risiko patah, namun tidak dapat mengimbangi praktik mengemudi yang buruk. Beberapa kebiasaan membuat perbedaan.

• Atur kopling rendah dan tingkatkan secara bertahap hingga posisi kepala, daripada mengemudi dengan torsi penuh sejak awal.
• Gunakan sedikit yang sama persis dengan ceruknya. Mata bor yang aus mengelilingi penggerak dan mendorong torsi berlebih.
• Berkendara dengan kecepatan sedang. RPM tinggi menghasilkan panas dan dapat menghancurkan pengikat pada papan partikel.
• Berhentilah ketika kepala sudah rata dengan permukaan, bukan ketika pengemudi terhenti atau papan berderit.
• Jauhkan pengencang dari tepi dan ujungnya. Ujung pena menurunkan risiko, namun tidak menghilangkannya.
• Dukung panel pada permukaan yang kokoh. Papan yang tidak ditopang akan melentur, dan panel yang tertekuk akan terbelah.

Kesalahan Umum Yang Masih Menimbulkan Perpecahan

• Memilih sekrup berdasarkan panjangnya saja dan mengabaikan bagian bawah kepala.
• Menggunakan sekrup muka bantalan datar pada produk panel karena sudah ada di dalam kotak.
• Mengemudikan sekrup yang diameternya terlalu besar untuk ketebalan papan.
• Terus mengencangkan setelah kepala duduk.
• Menjalankan penggerak benturan berkecepatan tinggi tanpa kontrol kopling pada panel tipis.
• Berkendara ke dalam lubang yang sudah ada atau lubang yang digunakan kembali, dimana tidak ada material utuh yang tersisa untuk dipotong.

Pertanyaan yang Sering Diajukan

Q1: Apakah pemotongan ujung pena benar-benar menghilangkan kebutuhan akan pra-pengeboran?

Di sebagian besar produk panel, ya. Untuk papan partikel dan MDF dengan ketebalan normal, sekrup papan chip countersunk dengan ujung pena dapat digerakkan secara langsung, asalkan diameter sekrup proporsional dengan papan dan kopling penggerak disetel dengan tepat. Untuk kayu keras, komposit padat, bagian tipis dan posisinya dekat dengan tepi, buatlah lubang pilot kecil.

Q2: Apakah memotong ujung pena sama dengan memotong tulang rusuk di bawah kepala?

Mereka terkait erat dan sering digabungkan dalam satu fitur. Tulang rusuk dapat berupa penguat murni, pemotongan murni, atau keduanya. Apa yang membedakan ujung pena pemotong adalah bahwa ujung yang terangkat bertemu dengan permukaan papan terlebih dahulu dan memotong material saat kepala berputar ke bawah.

Q3: Dapatkah saya menggunakan sekrup chipboard yang digigit di MDF?

Ya, dan itu umum di sana. Pasangkan kepala yang digigit dengan ekor yang digiling atau titik tipe 17 sehingga debu yang dihasilkan oleh inti padat memiliki jalur keluar, dan kendarai dengan kecepatan sedang dengan pengaturan kopling yang menghentikan sekrup pada saat rata.

Q4: Apakah ujung pena mengurangi kekuatan menahan?

Tidak. Daya penahan berasal dari pengikatan benang pada panel, bukan dari kepala. Bahkan, kepala yang duduk rata dan bukannya berdiri dengan bangga menghasilkan beban penjepit yang lebih merata pada sambungan dan permukaan akhir yang lebih rata.

Menentukan Sekrup Chipboard yang Digigit

Saat Anda menulis spesifikasi atau memesan, jelaskan kepala secara terpisah dari utas. Cantumkan model kepala dan apakah bagian bawahnya memiliki ujung pemotong atau pola rusuk, lalu bentuk dan jarak ulir, jenis titik, diameter dan panjang nominal, tingkat bahan, ceruk penggerak, dan permukaan akhir.

Detail itulah yang menentukan apakah sekrup dapat digerakkan tanpa melakukan pra-pengeboran pada panel tertentu. Dua sekrup dengan panjang dan diameter yang sama dapat berperilaku sangat berbeda pada potongan papan partikel yang sama jika salah satu sekrup memiliki permukaan bantalan yang halus dan sekrup lainnya memiliki tepi tajam di bawah kepala sekrup.

Anda dapat meninjau selengkapnya rentang sekrup chipboard untuk membandingkan gaya kepala, konfigurasi rusuk, dan opsi titik di satu tempat, dan mencocokkan spesifikasi dengan papan yang sebenarnya Anda gunakan. Pilih kepala untuk permukaan, ulir untuk inti, dan titik untuk debu, dan sebagian besar panel terbelah akan hilang sebelum lubang pilot pertama dibor.
